Rohrbogen mit Schlauchadapter 90°, Aluminium EN AW-6061
    110ASR016
    Global-Nr. 2000050036
  • Adapter für PVC-Schlauch oder CR-Manschette
  • Verbindungselement: Schlauchschelle (siehe Zubehör)
  • Lieferzeit: 1-3 Tage
33,00 €
Anschlussflansch DN 16 ISO-KF
Material Aluminium EN AW-6061
Materialien mit Medienkontakt Aluminium EN AW-6061

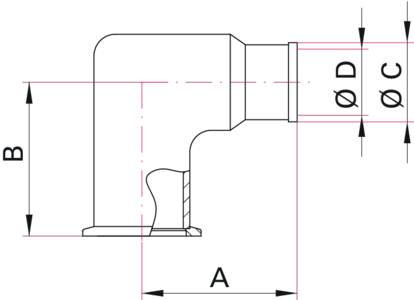

Dimension Image
mm
A 40
B 40
C 17
D 13
Name Kategorie Sprache Dateigröße
Rohrbogen mit Schlauchadapter 90°
Datasheet_110ASR016_de.pdf 		Datenblatt Deutsch 330 kB
Elbow with hose adapter, 90°
Datasheet_110ASR016_en.pdf 		Datenblatt Englisch 316 kB
3D Step
110ASR016.stp 		3D CAD   114 kB
