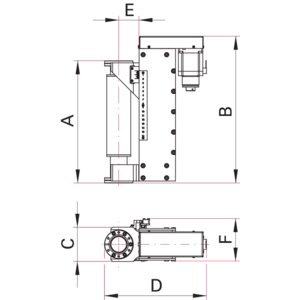

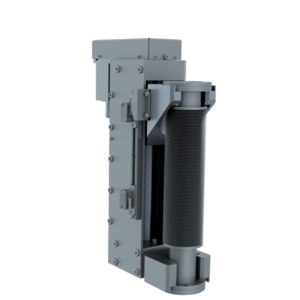

Z-Achsen Präzisionsmanipulator motorisiert

Produktbeschreibung

  • Kugelumlaufführung mit Kugelumlaufgewindetrieb
  • Spielfrei und kein Slip-Stick-Effekt
  • Führung und Antrieb verschleiß- und wartungsfrei
  • Extrem stabile Konstruktion minimiert Positionsabweichung bei Druckänderungen
  • Endschalter frei einstellbar
  • Feststellbremse (stromlos geschlossen), verhindert eigenständige Bewegung
  • Anschlussflansch mit Durchgangsbohrungen, Verfahrflansch mit Gewindebohrungen

Die Filterung ergab Treffer

Technische Eigenschaften

  • Auflösung: 1,25 µm (bei 1/8 Motorschritt)
  • Ausheiztemperatur mit elektrischen Bauteilen: 80 °C
  • Ausheiztemperatur ohne elektrische Bauteile: 230 °C
  • Betriebstemperatur: -10 – 50 °C
  • Dichtheit: < 1 · 10-11 Pa m³/s
  • Druckbereich: 1 · 10-10 hPa bis Umgebungsdruck
  • Einbaulage: Beliebig
  • Innendurchmesser: DN 40: 38 mm; DN 63: 65 mm | DN 100: 102 mm
  • Leistungsaufnahme: Motor: 4,8 V DC; max. 2,8 A/Phase bipolar parallel; Bremse: 24 V DC, 0,5 A
  • Material: Edelstahl (Membranbalg: 316L, Flansch und Rohr: 304L, Gehäuse: 304)
  • Motortyp: 2-Phasen Schrittmotor
  • Standzeit: Min. 10.000 Zyklen bei voller Auslenkung (Balg einfach austauschbar)
  • Steigung des Kugelgewindetriebes: 2 mm/Umdrehung
  • Wiederholgenauigkeit: 1,25 µm (bei 1/8 Motorschritt)
6.730,00 €
6.920,00 €
7.180,00 €
7.520,00 €
7.880,00 €
7.180,00 €
7.410,00 €
7.690,00 €
8.560,00 €
9.460,00 €
8.330,00 €
8.650,00 €
9.020,00 €
9.570,00 €
10.170,00 €
