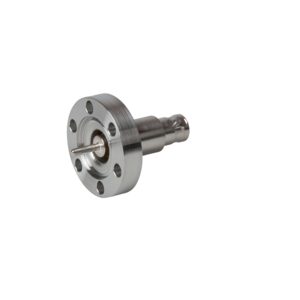

Koaxial Durchführung, BNC, Grounded Shield, auf Flansch
  • Bestellnummer: 420XBG040-2
  • Beim „Grounded Shield“ liegt das Potential der Abschirmung auf dem Flansch bzw. der Anschweißlippe
  • Die Stromstärke gilt pro Pin
  • Flanschmaterial: Edelstahl
  • Inkl. Stecker, atmosphärenseitig (-65 bis 165 °C)
  • Die aufgeführten Spannungen und Ströme beziehen sich auf folgende Umgebungsbedingungen: Raumtemperatur, außen trockene Luft, innen Vakuum &lt; 1 · 10<sup>-4</sup> hPa
  • Lieferzeit: 5 Wochen
320,00 €
Abschirmung Grounded shield
Anschlussflansch DN 40 CF
Aufheiz- und Abkühlgeschwindigkeit ≤ 25 K/min
Dichtheit 1 · 10-11 Pa m³/s
Druckbereich 1E-11 hPa – Umgebungsdruck
Durchführungsspannung 500 V DC
Eingangsspannung(en) 500 V DC
Materialien mit Medienkontakt
  • Flansch: Edelstahl
Pins 2
Strom 3 A
Temperaturbereich (Vakuumseite) -100 – 300 °C

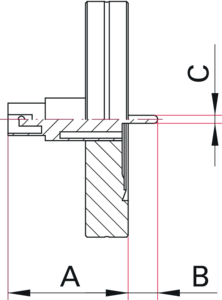

Dimension Image
mm
A 35
B 8
C 2,4
