Multipin auf Flansch, 700V DC, 10 A
    420XSS040-20
    Global-Nr. 2000040516
  • Inkl. atmosphärenseitigem Stecker mit Anlötpins nach MIL-C-5015 (-65 bis 125 °C )
  • Leitermaterial: Alumel
  • Flanschmaterial: Edelstahl
  • Vakuumkontaktierung durch Löten oder Kontaktklemme XKL 015 A
  • Die aufgeführten Spannungen und Ströme beziehen sich auf folgende Umgebungsbedingungen: Raumtemperatur, außen trockene Luft, innen Vakuum &lt; 1 · 10<sup>-4</sup> hPa
  • Lieferzeit: 5 Wochen
1.060,00 €
Anschlussflansch DN 40 CF
Aufheiz- und Abkühlgeschwindigkeit ≤ 20 K/min
Dichtheit 1 · 10-11 Pa m³/s
Druckbereich 1E-11 hPa – Umgebungsdruck
Durchführungsspannung 700 V DC
Eingangsspannung(en) 700 V DC
Materialien mit Medienkontakt
  • Flansch: Edelstahl, Leitermaterial: Alumel
Pins 20
Strom pro Pin 10 A
Strom, gesamt 75 A
Temperaturbereich (Vakuumseite) -100 – 300 °C

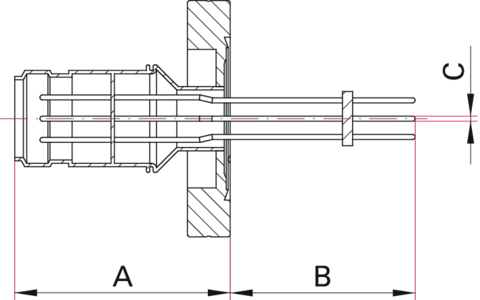

Dimension Image
mm
A 66
B 87
C 1,42
Name Kategorie Sprache Dateigröße
Multipin, 20 Pins
Datasheet_420XSS040-20_de.pdf
Datenblatt Deutsch 328 kB
Multipin, 20 pins
Datasheet_420XSS040-20_en.pdf
Datenblatt Englisch 313 kB
