Anschweißflansch, Edelstahl 304L
    420FAN130-127
    Global-Nr. 2000041671
  • Ab Nennweite DN 300: Artikelnummern mit "-2-" gemäß ISO 3669:2020
  • Lieferzeit: Auf Anfrage
157,00 €
Anschlussflansch DN 130 CF
Anzahl Schrauben 18 Stück
Druckbereich 1E-12 hPa – Umgebungsdruck
Materialien mit Medienkontakt Edelstahl (AISI 304L)
Rohrmaß 127 mm × 1,65 mm
Spezifische Maße oder Anzahlen Rohr Ø 127 x 1,65 mm
Temperaturbereich -196 – 300 °C

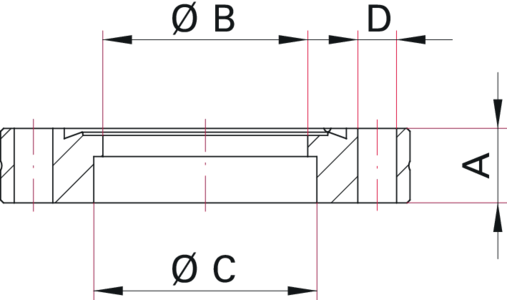

Dimension Image
mm
A 21,4
B 123,7
C 127,3
D 8,4
Name Kategorie Sprache Dateigröße
Anschweißflansch
Datasheet_420FAN130-127_de.pdf 		Datenblatt Deutsch 320 kB
Welding flange
Datasheet_420FAN130-127_en.pdf 		Datenblatt Englisch 306 kB
3D Step
420FAN130-127.step 		3D CAD   171 kB
