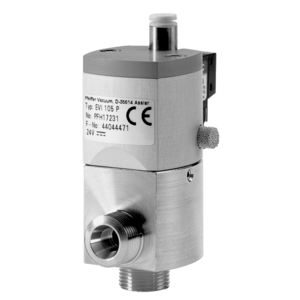

EVI 105 P, Mini-Eckventil

Balggedichtet
Stromlos geschlossen (n. c.)
Als Zubehör sind zwei Anschlüsse nötig
Die Standzeit beträgt 1,5 Millionen Schaltzyklen
Varianten: EVI 005 P = Pneumatisch (ohne Steuerventil); EVI 105 P = Elektropneumatisch (mit Steuerventil)

PF H17 231

Global-Nr. 2000025806

Balggedichtet
Stromlos geschlossen (n. c.)
Als Zubehör sind zwei Anschlüsse nötig
Die Standzeit beträgt 1,5 Millionen Schaltzyklen
Varianten: EVI 005 P = Pneumatisch (ohne Steuerventil); EVI 105 P = Elektropneumatisch (mit Steuerventil)
Lieferzeit: 1-3 Tage

Bestellnummer	Lieferzeit	Ihr Preis	Menge
PF H17 231 Global-Nr. 2000025806	1-3 Tage	965,00 €

Anschlussflansch	DN 5 mm M14 x1 Gewinde
Antrieb	Elektropneumatisch
Ausheiztemperatur: Antrieb	80 °C
Ausheiztemperatur: Gehäuse	150 °C
Betriebsdruck min.	1 · 10^-8 hPa
Dichtheit	1 · 10^-10 Pa m³/s
Dichtung	FKM
Differenzdruck in Öffnungsrichtung	3000 hPa
Differenzdruck in Schließrichtung	3000 hPa
Druck max. (absolut)	4000 hPa
Druckluft (Überdruck)	4000 – 8000 hPa
Durchführung	Balg Edelstahl
Eingangsspannung(en)	24 V DC
Gehäuse	Edelstahl
Gewicht	0,2 kg
Leistungsaufnahme max.	1 W
Leitwert bei Laminarströmung	4 l/s
Leitwert bei Molekularströmung	0,4 l/s
Öffnen gegen Differenzdruck von	3000 hPa
Schaltfrequenz	150 min^-1
Schließ-/Öffnungszeit	35 ms/35 ms
Schutzart nach DIN 40050	IP65
Standzeit	1500000 Zyklen
Steuerventil	Integriert
Typ	Mini-Eckventil
Umgebungstemperatur	5 – 40 °C

Name	Kategorie	Sprache	Dateigröße
3D Step PFH17231.stp	3D CAD		1061 kB
