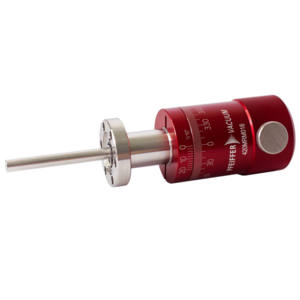

Magnetisch gekoppelte Drehdurchführung, Manuell
    420MRM016
    Global-Nr. 2000041047
  • Wellenanschluss mit Gewinde (entlüftet)
  • Magnetisch gekoppelt mit Samarium-Cobalt Magneten
  • Edelstahlkugellager mit UHV-tauglicher Trockenschmierung
  • Hermetisch dicht, UHV geeignet
  • Feststellbremse
  • Lieferzeit: 1-3 Tage
2.230,00 €
Anschlussflansch DN 16 CF
Antrieb
  • Manuell
Ausheiztemperatur max. ≤ 200 °C
Axialkraft ≤ 75 N
Betriebstemperatur ≤ 60 °C
Dichtheit 1 · 10-11 Pa m³/s
Drehmoment 0,6 N m
Drehwinkel 360°
Druckbereich 1E-10 hPa – 5E2 hPa Überdruck
Gewinde M 3
Gewindetiefe 6 mm
Max. Last senkrecht zur Achse (am Wellenende) 80 N
Skala (DN 40) Ablesegenauigkeit 1/10°
Umgebungstemperatur 10 – 50 °C
Wellenanschluss Mit Gewindebohrung, entlüftet: DN 16: M3 x 6 | DN 0: M5 x 10
Dimension Image
mm
A 50
B 93
C 6
D 40
Name Kategorie Sprache Dateigröße
Drehdurchführung
Datasheet_420MRM016_de.pdf
Datenblatt Deutsch 346 kB
Rotary feedthrough
Datasheet_420MRM016_en.pdf
Datenblatt Englisch 332 kB
