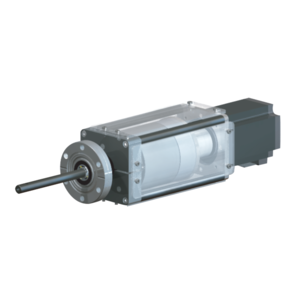

Magnetisch gekoppelte Drehdurchführung, Motorisiert
- Wellenanschluss mit Gewinde (entlüftet)
- Magnetisch gekoppelt mit Samarium-Cobalt Magneten
- Edelstahlkugellager mit UHV-tauglicher Trockenschmierung
- Hermetisch dicht, UHV geeignet
- Die Angabe des Stroms gilt pro Phase (bipolar parallele Schaltung)
-
420MRM040-m
- Wellenanschluss mit Gewinde (entlüftet)
- Magnetisch gekoppelt mit Samarium-Cobalt Magneten
- Edelstahlkugellager mit UHV-tauglicher Trockenschmierung
- Hermetisch dicht, UHV geeignet
- Die Angabe des Stroms gilt pro Phase (bipolar parallele Schaltung)
- Lieferzeit: Auf Anfrage
Global-Nr. 2000041050
| Anschlussflansch | DN 40 CF |
|---|---|
| Ansteuerung | Ohne Treiber und Controller |
| Ausheiztemperatur mit elektrischen Bauteilen | 80 °C |
| Ausheiztemperatur ohne elektrische Bauteile | 200 °C |
| Betriebstemperatur | ≤ 60 °C |
| Dichtheit | 1 · 10-11 Pa m³/s |
| Drehmoment | 3 Nm |
| Drehwinkel | 360° |
| Drehwinkelspiel | Spielfrei ohne Drehmomentbelastung |
| Drehzahl | ≤ 500 min-1 |
| Druckbereich | 1E-10 hPa – 5E2 hPa Überdruck |
| Eingangsspannung(en) | 28 – 48 V DC |
| Gewicht | 4,8 kg |
| Gewinde | M5 |
| Gewindetiefe | 10 mm |
| Kabellänge | 0,15 m |
| Kleinste Winkelauflösung | 0,45 ° |
| Material | Aluminium blank und eloxiert |
| Materialien mit Medienkontakt | Edelstahl 1.4301 |
| Max. Last senkrecht zur Achse (am Wellenende) | 200 N |
| Motortyp | 2-ph Schrittmotor |
| Strom max. | 4,2 A |
| Umgebungstemperatur | 10 – 50 °C |
| Wellenanschluss | Mit Gewindebohrung, entlüftet: M5 x 10 |
| Winkelabweichung | Siehe Diagramm im Datenblatt |

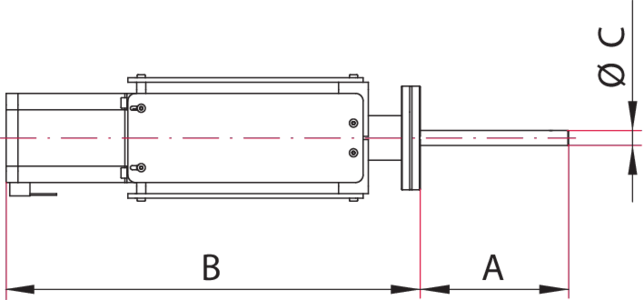

| mm | |
|---|---|
| A | 100 |
| B | 279 |
| C | 10 |
