Justiermanipulator zum Winkel- und Längenausgleich, Edelstahl
- Kugelgelenke für einfache Winkeleinstellung
- Justierwinkel: 3 °
- Maximaler Winkel und Hub simultan zulässig
- Flansche mit Durchgangsbohrungen
- Bestellnummer: 420MPA063
- Kugelgelenke für einfache Winkeleinstellung
- Justierwinkel: 3 °
- Maximaler Winkel und Hub simultan zulässig
- Flansche mit Durchgangsbohrungen
- Lieferzeit: Auf Anfrage
| Ausheiztemperatur | ≤ 250 °C |
|---|---|
| Axialer Hub | ± 5 mm |
| Betriebstemperatur | -15 – 80 °C |
| Dichtheit | < 1 · 10-11 Pa m³/s |
| Druckbereich | 1 · 10-10 hPa bis 500 hPa Überdruck |
| Einbaulage | Beliebig |
| Innendurchmesser | DN 40: 38 mm; DN 63: 65 mm | DN 100: 102 mm |
| Material | Edelstahl (Membranbalg 316L, Flansch und Rohr 304L, Halterungen 304) |
| Nennweite | DN 63 CF |
| Standzeit | Min. 10.000 Zyklen bei voller Auslenkung |

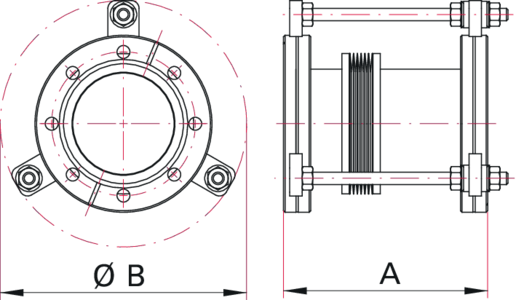

| A | 135 – 145 mm |
|---|---|
| B | 159 mm |
