Überwurf-Halbschalen, Aluminium 3.2315/EN AW-6082
- Geeignet für den Einsatz mit Elastomerdichtungen
- Nennweite DN 40 ISO-KF zur sicheren Befestigung der HiPace 30 geeignet
- Schrauben und Unterlegscheiben im Lieferumfang enthalten
- Zur Montage auf einer Grundplatte mit KF-Zentrierring
- Bestellnummer: 110BUH050
- Geeignet für den Einsatz mit Elastomerdichtungen
- Nennweite DN 40 ISO-KF zur sicheren Befestigung der HiPace 30 geeignet
- Schrauben und Unterlegscheiben im Lieferumfang enthalten
- Zur Montage auf einer Grundplatte mit KF-Zentrierring
- Lieferzeit: 1-3 Tage
| Anschlussflansch | DN 50 ISO-KF |
|---|---|
| Anzahl Schrauben | 8 Stück |
| Bohrungen | Anzahl Gewindebohrungen für Grundplatte: DN 10-40: 6 x 60°; DN 50: 8 x 45° (Gewinde M5, min. 10 mm tief) |
| Lieferumfang |
|
| Material | Aluminium 3.2315/EN AW-6082 |
| Temperaturbereich | -196 – 200 °C |
| Überdruck max. | 500 hPa |

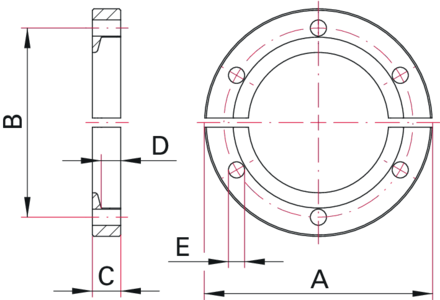

| mm | |
|---|---|
| A | 95,2 |
| B | 82,55 |
| C | 10,3 |
| D | 6,5 |
| E | 5,3 |
