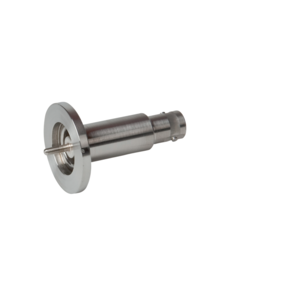

Koaxial Durchführung, SHV-5, Grounded Shield, auf Flansch
- Beim „Grounded Shield“ liegt das Potential der Abschirmung auf dem Flansch bzw. der Anschweißlippe
- Flanschmaterial: Edelstahl
- Inkl. Stecker, atmosphärenseitig (-65 bis 165 °C)
- Die aufgeführten Spannungen und Ströme beziehen sich auf folgende Umgebungsbedingungen: Raumtemperatur, außen trockene Luft, innen Vakuum < 1 · 10-4 hPa
-
120XSG040-1
- Beim „Grounded Shield“ liegt das Potential der Abschirmung auf dem Flansch bzw. der Anschweißlippe
- Flanschmaterial: Edelstahl
- Inkl. Stecker, atmosphärenseitig (-65 bis 165 °C)
- Die aufgeführten Spannungen und Ströme beziehen sich auf folgende Umgebungsbedingungen: Raumtemperatur, außen trockene Luft, innen Vakuum < 1 · 10<sup>-4</sup> hPa
- Lieferzeit: 5 Wochen
Global-Nr. 2000048191
| Abschirmung | Grounded shield |
|---|---|
| Anschlussflansch | DN 40 ISO-KF |
| Aufheiz- und Abkühlgeschwindigkeit | ≤ 25 K/min |
| Dichtheit | 1 · 10-11 Pa m³/s |
| Druckbereich | 1E-8 hPa – Umgebungsdruck |
| Durchführungsspannung | 5 kV DC |
| Materialien mit Medienkontakt | Flansch: Edelstahl |
| Pins | 1 |
| Strom | 5 A |
| Temperaturbereich (Vakuumseite) | -100 – 300 °C |

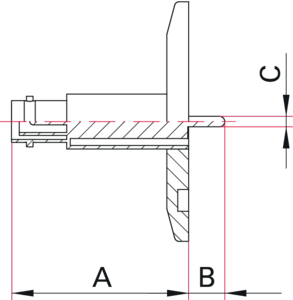

| mm | |
|---|---|
| A | 41 |
| B | 9 |
| C | 2,4 |
