XYZ-Achsen Präzisionsmanipulator, Edelstahl

Kompakte Konstruktion für präzise 3-Achsen Verstellung
Z-Achse: Kugelumlaufführung mit Kugelumlaufgewindetrieb
XY-Achse: Präzisions-Kreuzrollenführung
Spielfrei und kein Slip-Stick-Effekt
Führung und Antrieb verschleiß- und wartungsfrei
Extrem stabile Konstruktion minimiert Positionsabweichung bei Druckänderungen
XY-Achsen Mikrometerschrauben mit großen Bedientrommeln zum einfachen Bedienen und Ablesen
Feststellbremse für die Z-Achse verhindert eigenständige Bewegung
Anschlussflansch mit Durchgangsbohrungen, Verfahrflansch mit Gewindebohrungen

Bestellnummer: 420MXYZ040-150
Kompakte Konstruktion für präzise 3-Achsen Verstellung
Z-Achse: Kugelumlaufführung mit Kugelumlaufgewindetrieb
XY-Achse: Präzisions-Kreuzrollenführung
Spielfrei und kein Slip-Stick-Effekt
Führung und Antrieb verschleiß- und wartungsfrei
Extrem stabile Konstruktion minimiert Positionsabweichung bei Druckänderungen
XY-Achsen Mikrometerschrauben mit großen Bedientrommeln zum einfachen Bedienen und Ablesen
Feststellbremse für die Z-Achse verhindert eigenständige Bewegung
Anschlussflansch mit Durchgangsbohrungen, Verfahrflansch mit Gewindebohrungen
Lieferzeit: Auf Anfrage

Bestellnummer	Lieferzeit	Ihr Preis	Menge
420MXYZ040-150	Auf Anfrage	8.420,00 €

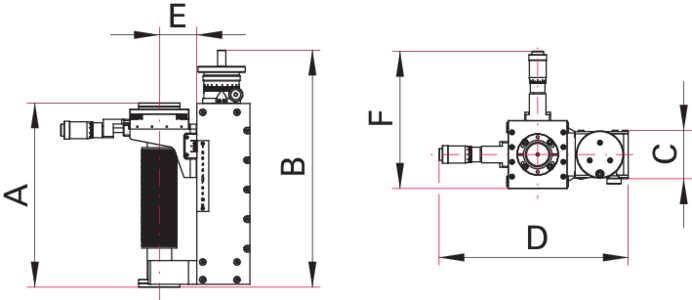

Auflösung	5 µm
Ausheiztemperatur	≤ 230 °C
Betriebstemperatur	-15 – 80 °C
Dichtheit	< 1 · 10^-11 Pa m³/s
Druckbereich	1 · 10^-10 hPa bis Umgebungsdruck
Einbaulage	Beliebig
Genauigkeit	< 5 µm (XY-Achse)
Hub	150 mm
Innendurchmesser	38 mm
Material	Membranbalg: Edelstahl 316L, Flansch und Rohr: Edelstahl 304L, Gehäuse: Edelstahl 304, XY-Einheit: Aluminium eloxiert
Nennweite	DN 40 CF
Standzeit	Min. 10.000 Zyklen bei voller Auslenkung (Balg einfach austauschbar)
Steigung des Kugelgewindetriebes	2 mm/Umdrehung
Wiederholgenauigkeit	5 µm
X/Y-Auslenkung	± 12,5 mm
